Instalación del kit MMLink en la moto

Conecta el kit MMLink RDC o DWA localizando el conector correcto de la moto y revisa las ubicaciones habituales según el modelo BMW.

Solicitar información kit MMLink

Identificar el tipo de kit

El proceso de montaje es el mismo para los kits RDC y DWA. Lo que cambia es el conector del cable y el punto de la moto donde se conecta.

Kit RDC: se conecta a la centralita RDC, el módulo de control de presión de neumáticos.
Kit DWA: se conecta a la centralita de alarma DWA o al conector DWA preinstalado si la moto no lleva alarma.

Antes de manipular el conector, trabaja con la moto apagada y asegúrate de usar el kit correspondiente a tu instalación: RDC o DWA.

Conectar el módulo MMLink

Una vez localizada la centralita o el conector de la moto, conecta el cable del kit MMLink en el conector correspondiente. El procedimiento físico es equivalente en RDC y DWA: localizar, desconectar si es necesario, intercalar el cable del kit y dejar el módulo bien fijado.

Puedes usar como referencia este vídeo, donde se muestra la conexión del MMLink Controller en una BMW R1200GS LC. Aunque el ejemplo usa RDC, el proceso de conexión del módulo es el mismo para DWA.

Ubicaciones para kit RDC

El kit RDC se conecta en la centralita RDC de control de presión de neumáticos. La ubicación cambia según el modelo y la versión de la moto.

R1200 / R1250 GS / GSA LC (con ABS Pro)

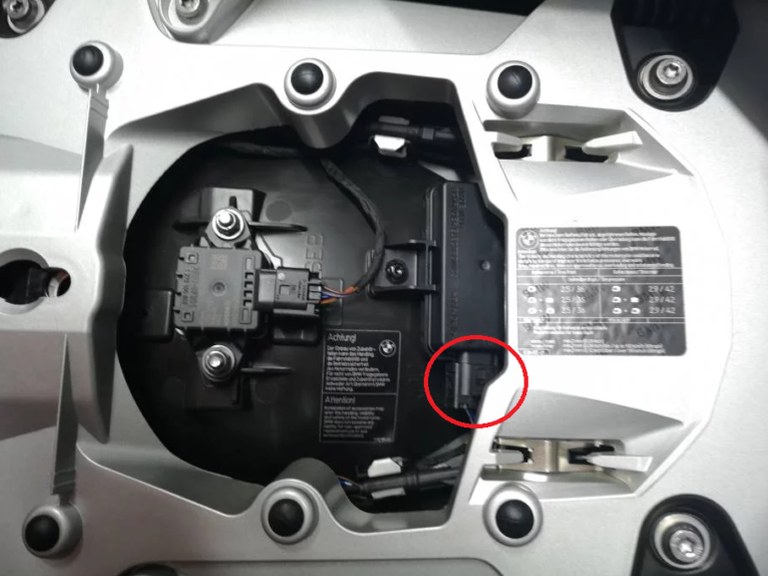

Centralita RDC en BMW R1200 y R1250 GS o GSA LC con ABS Pro

R1200RT / R1250RT LC

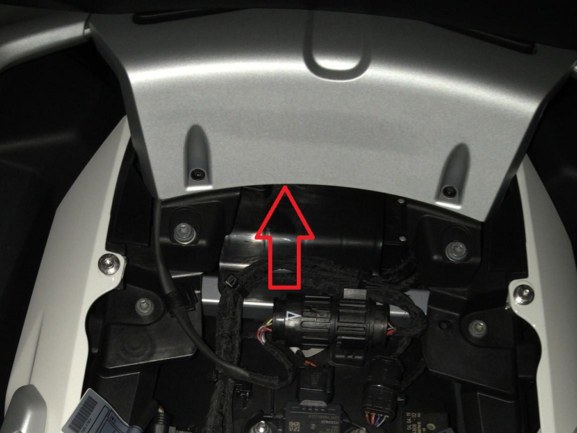

Ubicación RDC en BMW R1200RT y R1250RT LC

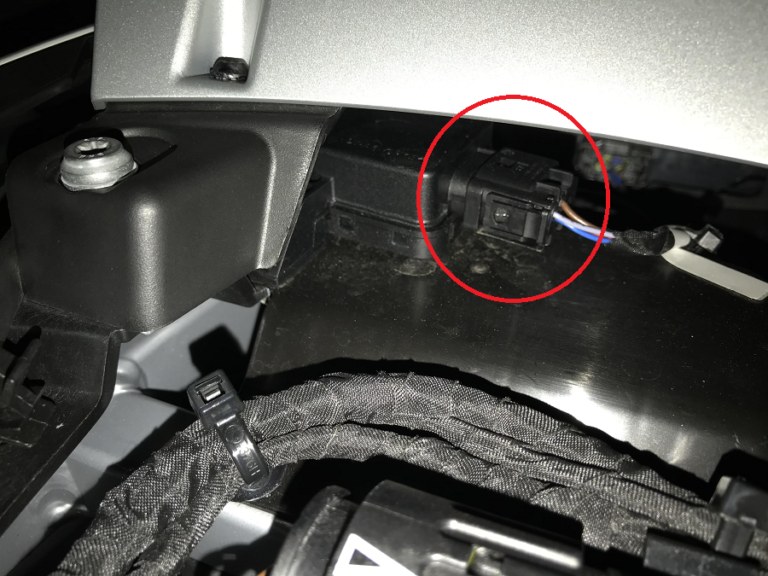

Detalle de la centralita RDC en BMW R1200RT y R1250RT LC

R1200RS / R1200R LC

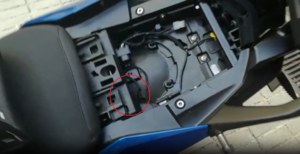

Ubicación RDC en BMW R1200RS y R1200R LC

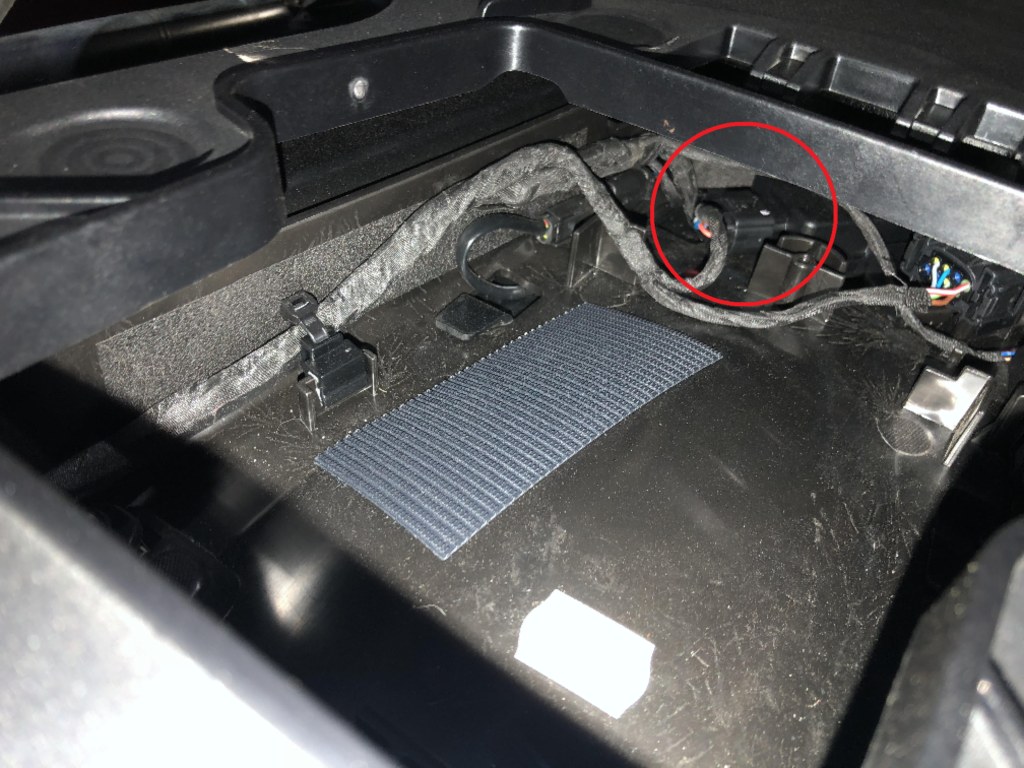

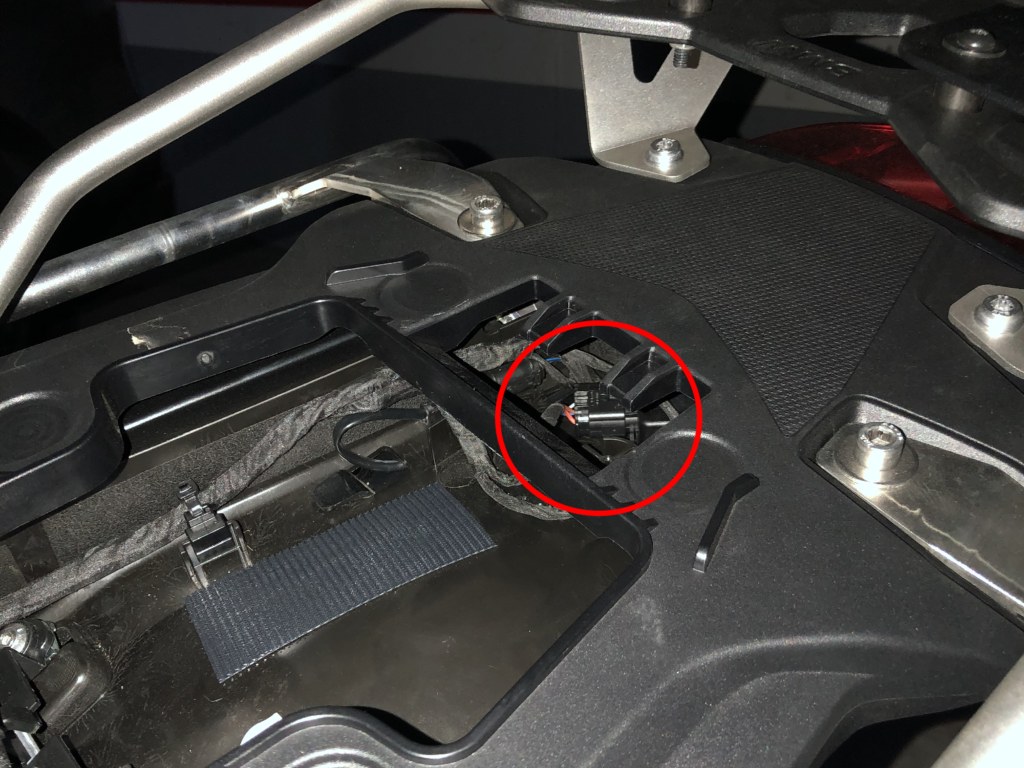

F850GS

Ubicaciones para kit DWA

El kit DWA se conecta en la zona de la alarma. En motos con alarma, usa el conector de la centralita DWA. En motos sin alarma, usa el conector DWA que viene preinstalado.

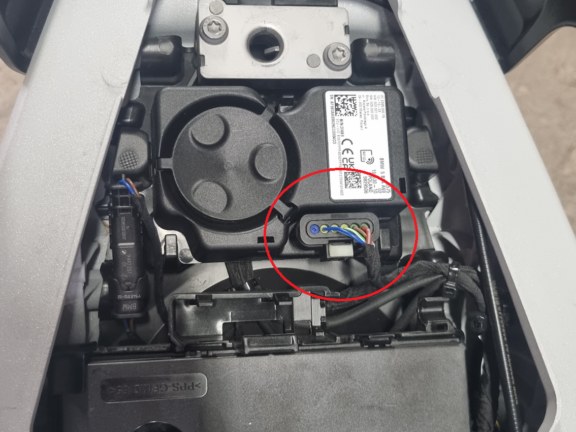

R1300GS

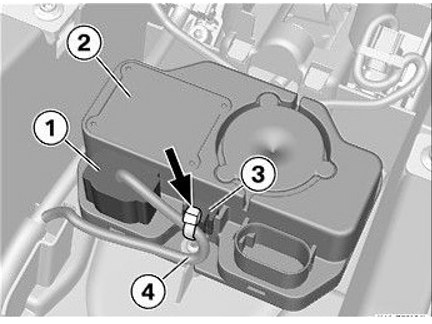

S1000XR

Conecta el módulo MMLink en el conector etiquetado como 1.

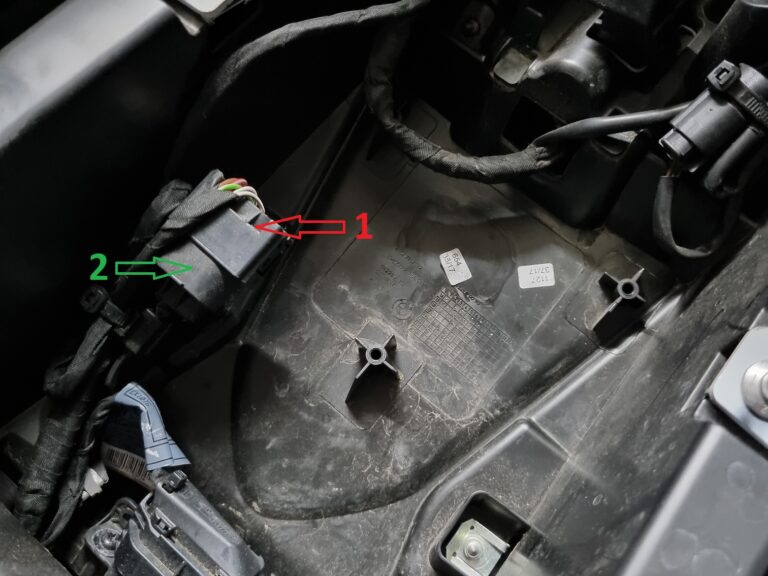

Conector DWA preinstalado en BMW S1000XR

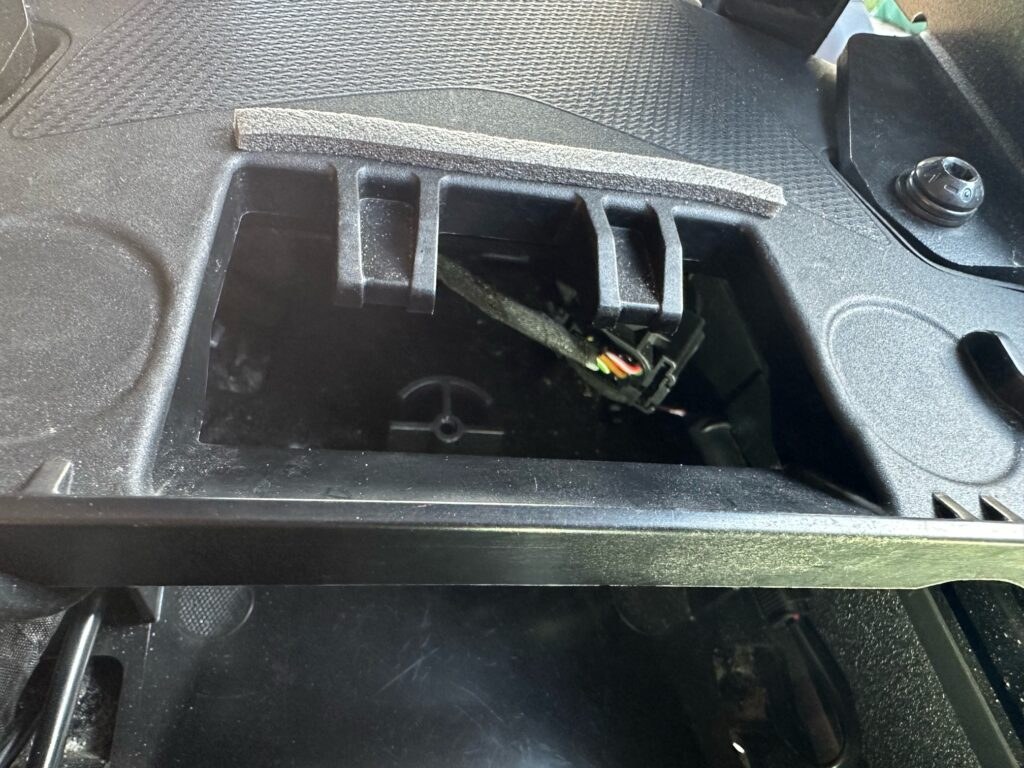

F750GS / F800GS 2024

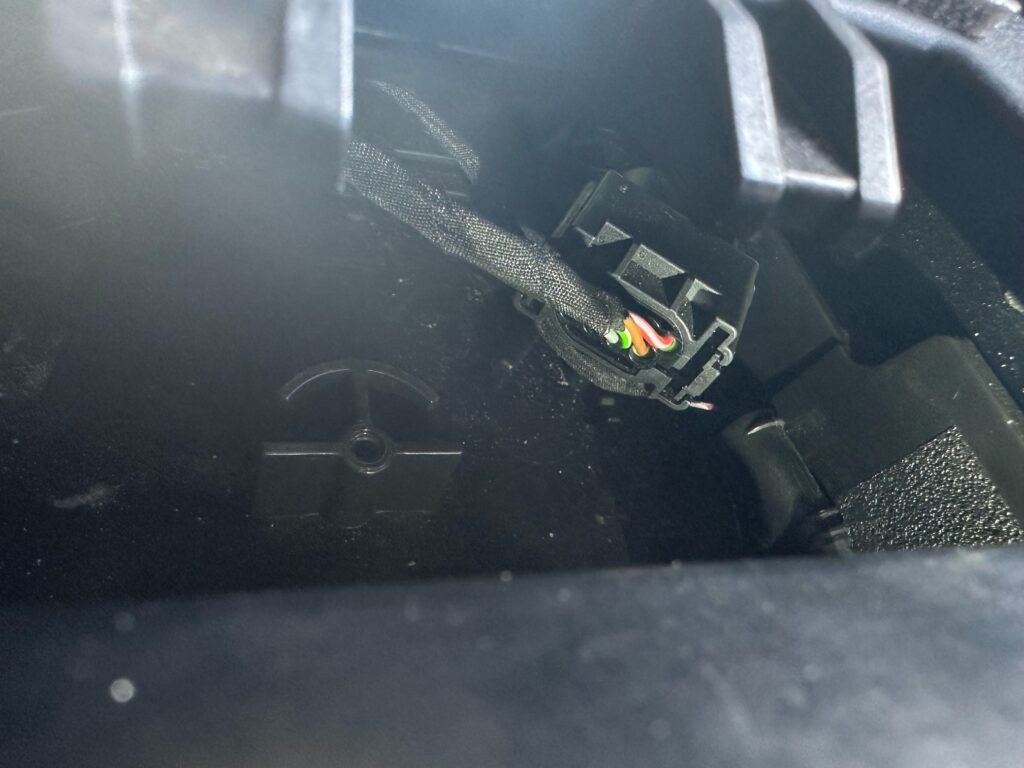

Detalle del conector DWA en BMW F750GS y F800GS

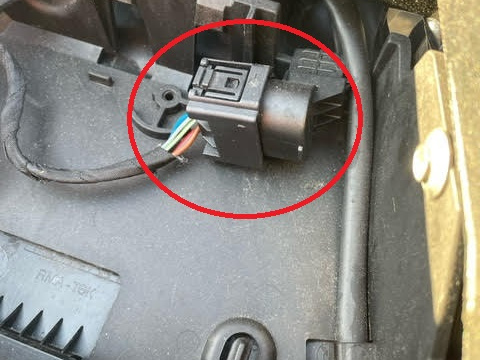

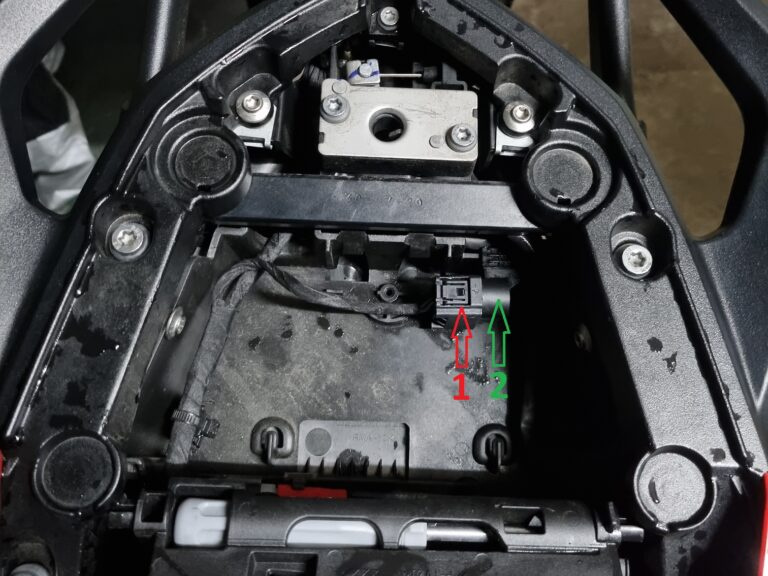

F900XR

Fijar el módulo y comprobar la conexión

Después de conectar el kit, coloca el módulo en una zona protegida, sin tensión en el cableado y evitando puntos de calor, roce o humedad directa.

Enciende la moto, abre Moto Media Link y conecta con el MMLink Controller desde la configuración de la app. Si vas a ajustar funciones del firmware, revisa también la guía de configuración.
